一、系統簡介

1、概述

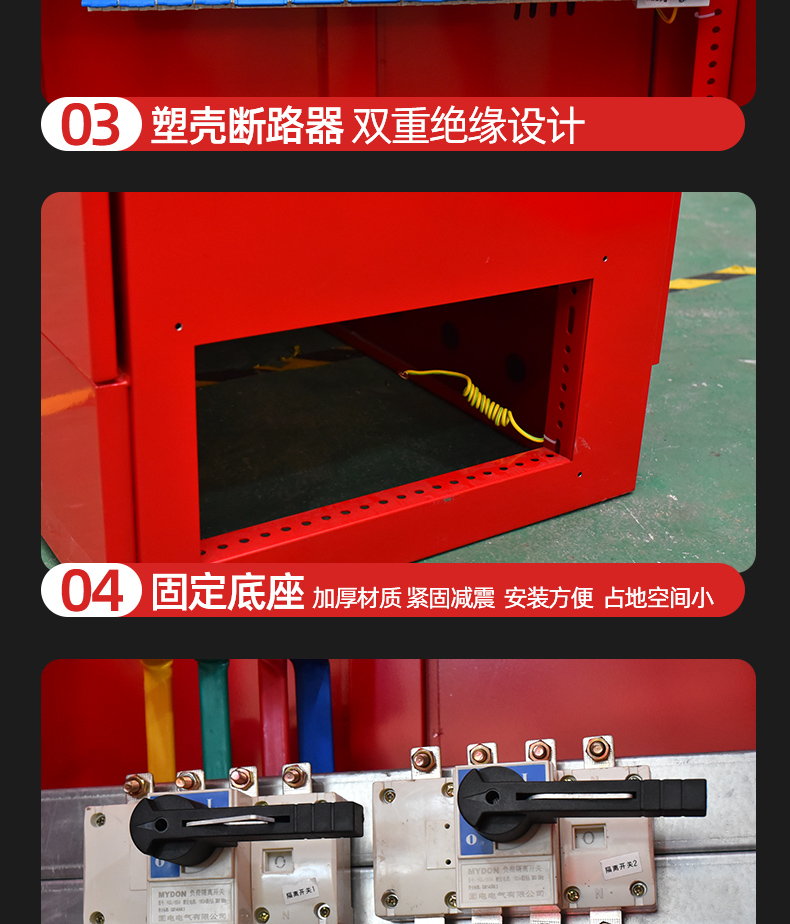

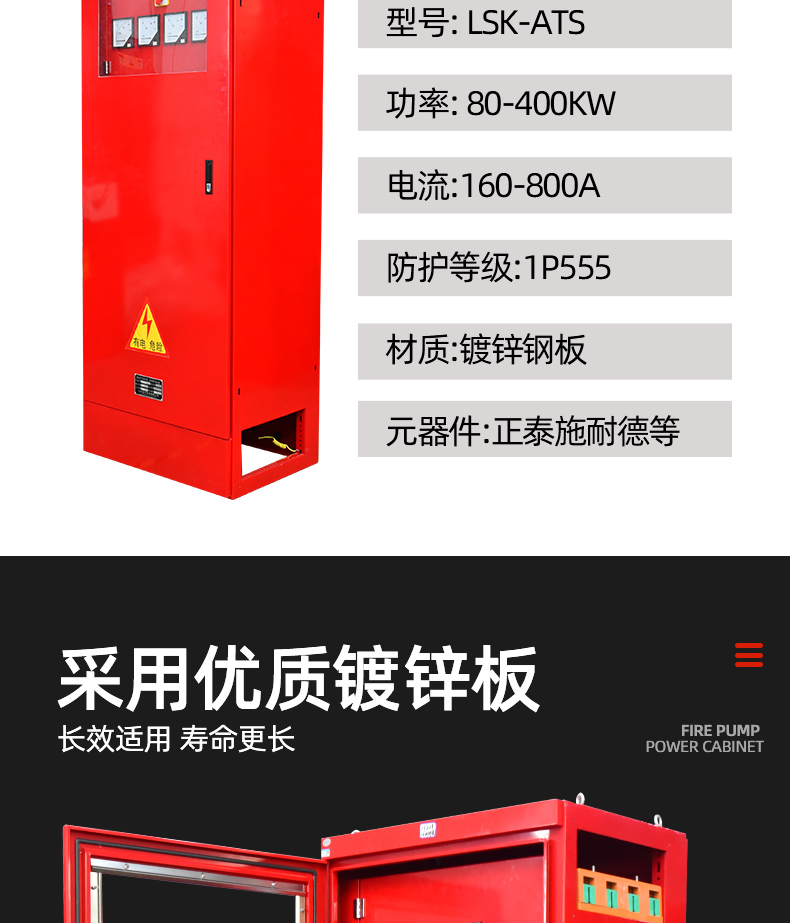

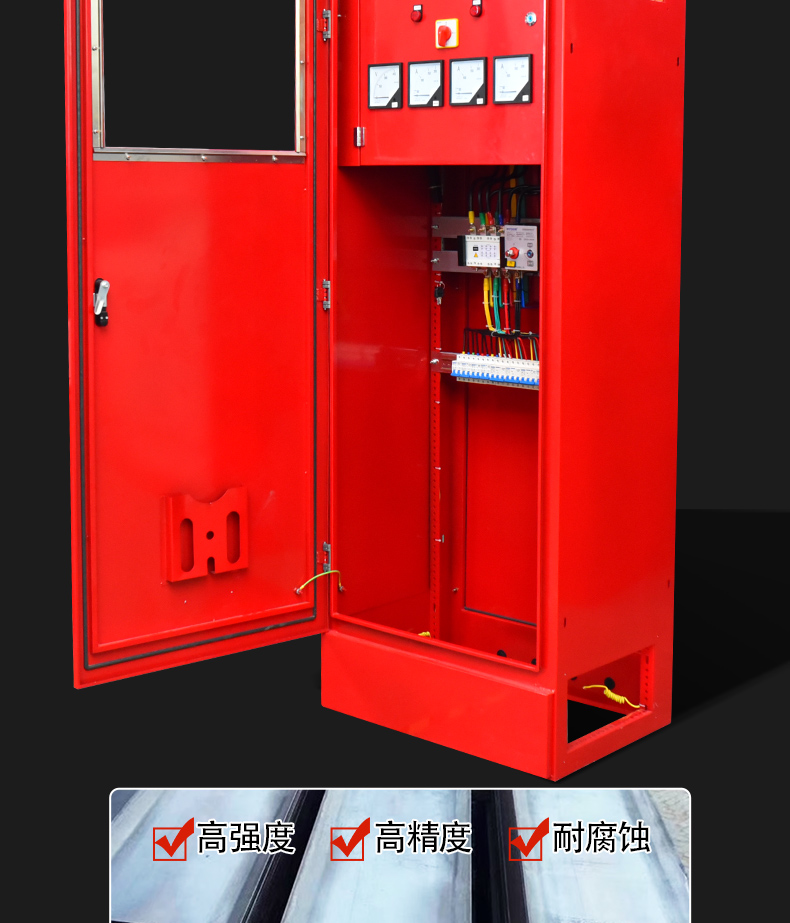

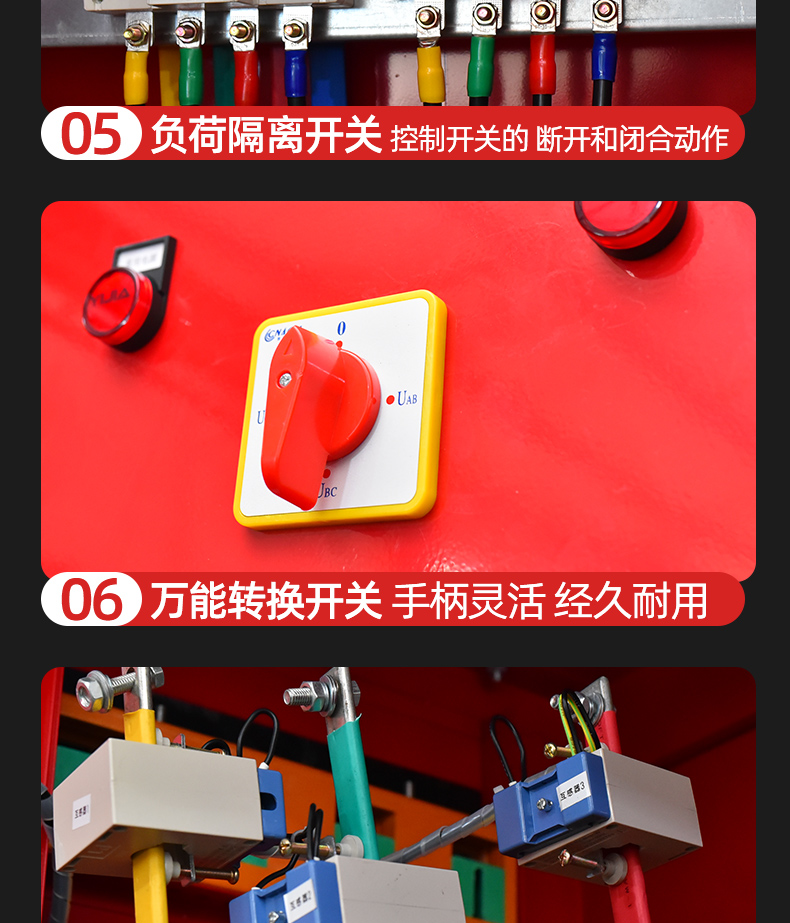

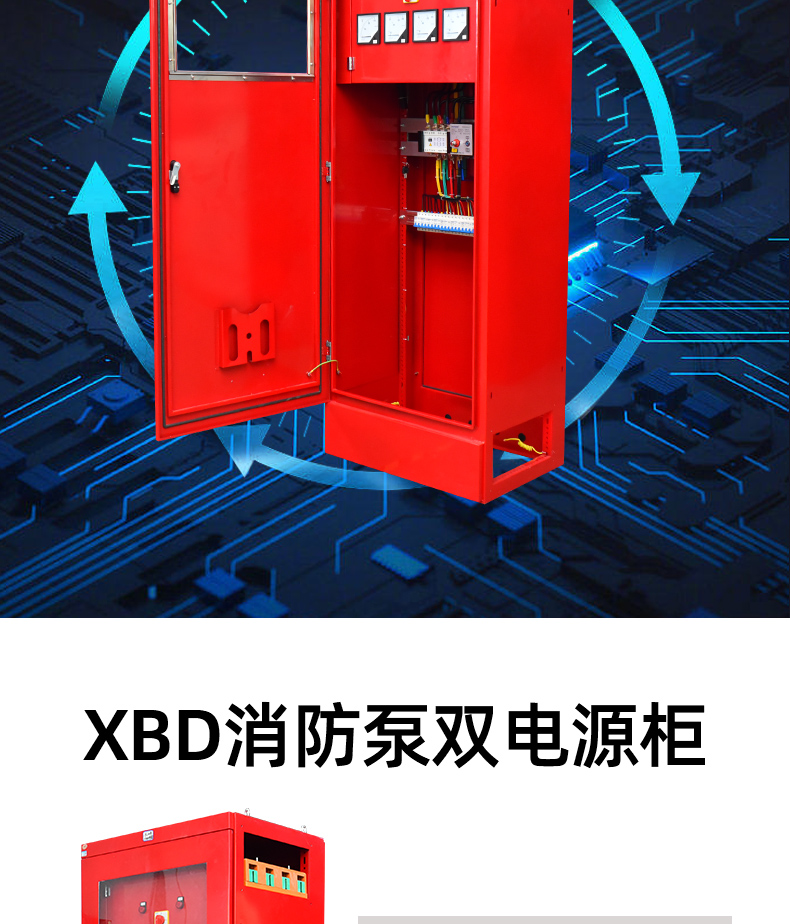

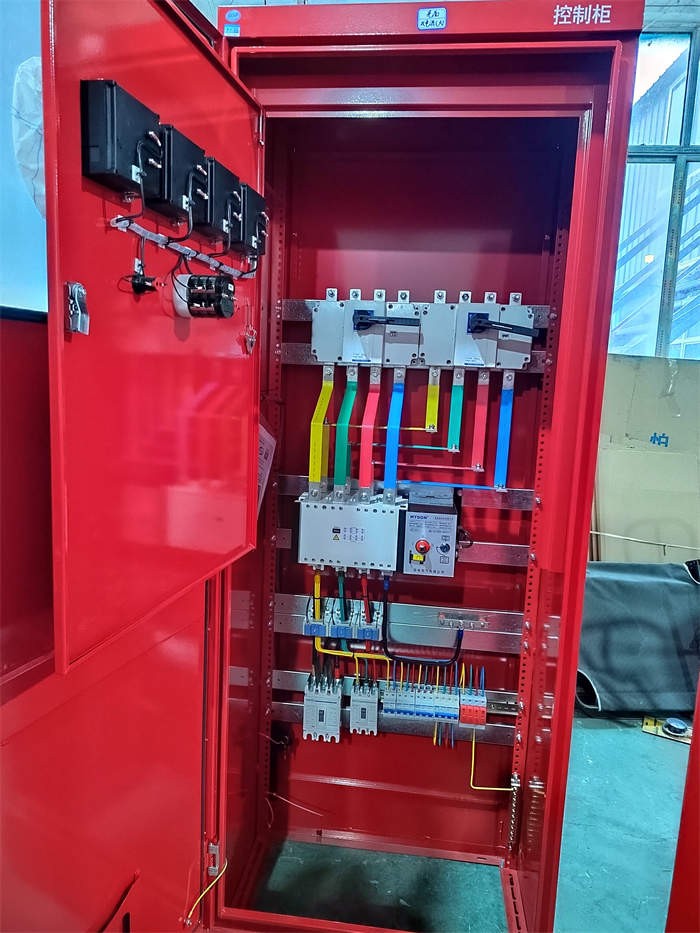

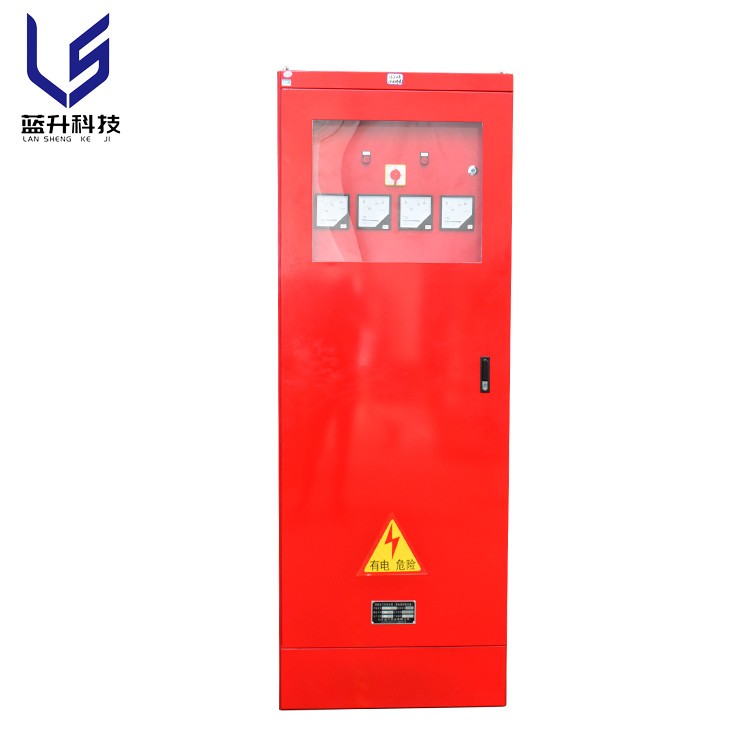

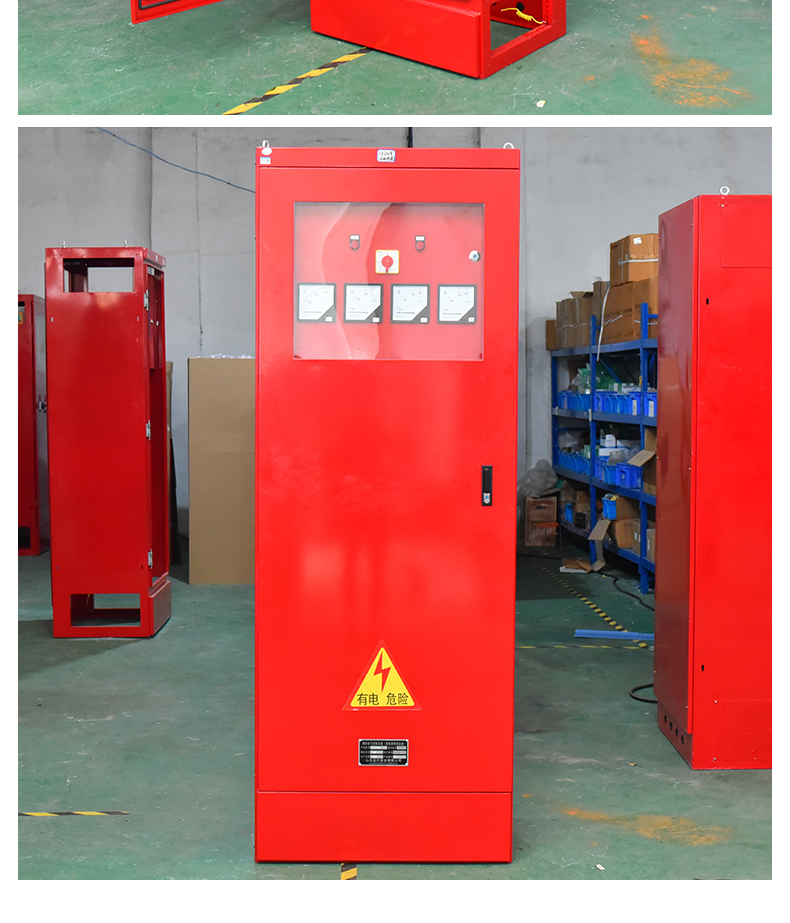

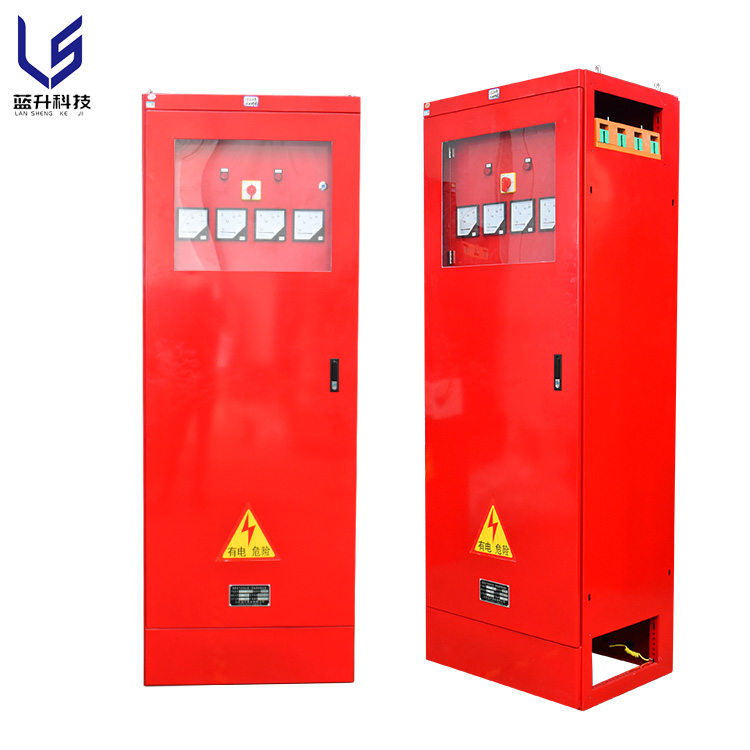

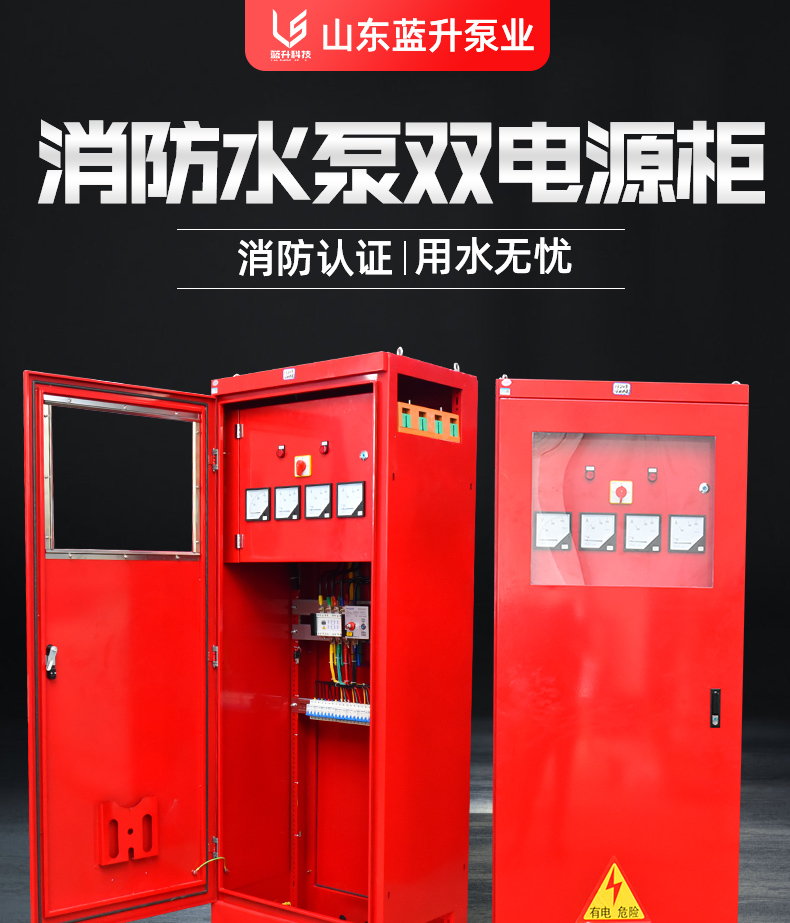

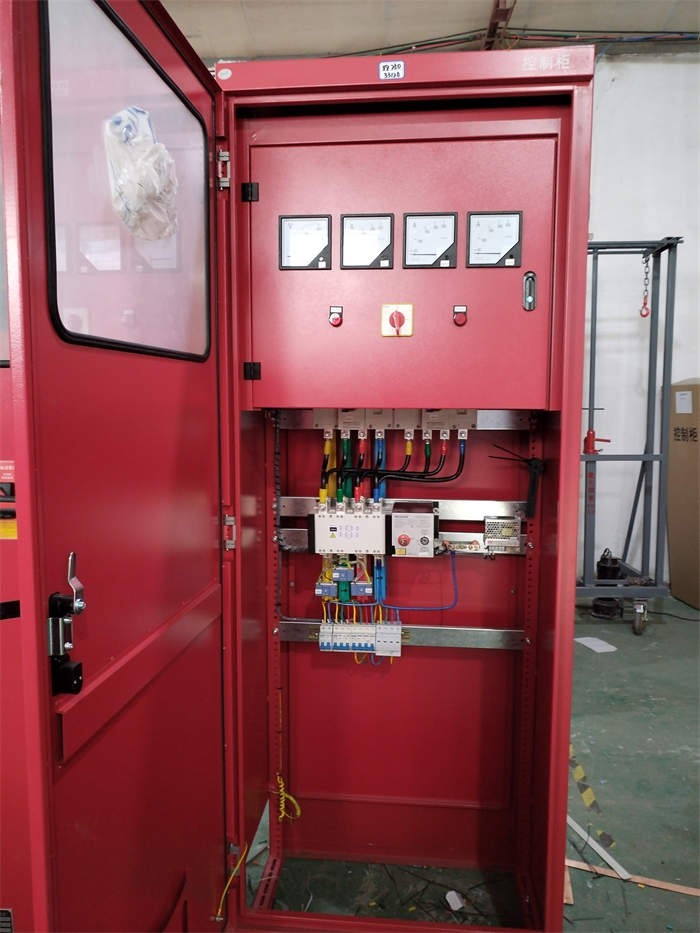

LSK-ATS 型消防電氣控制裝置(雙電源控制柜），是為了滿足消防電氣控制裝置(雙電源控制設備），符合GB16806-2006標準設計的一款產品，用于雙電源控制設備中的邏輯運算、自動遠程信號處理、繼電器驅動、電壓電流顯示及負載故障保護。

2、產品特點

(1)、聯動、故障報警

     控制器采用智能語音報警芯片，滿足消防標準，在1.5m外聲音可達65分貝及以上；

(2)、操作方便、帶密碼電子鎖

a、需輸入正確密碼才可進行面板按鍵操作。

b、控制器面板上有“EXIT”按鍵，過流復位：按一下EXIT按鍵。

 (3)、顯示直觀

a、參數、代碼數字顯示，故障狀態LED顯示，電壓、電流顯示，高檔大氣，高度集成。

b、Φ5 指示燈指示系統工作模式和信號狀態，可分辨顏色距離可達 6m。

(4)、結構簡單可靠

a、替代傳統的所有二次回路元器件，簡化結構，提高生產效率。

b、采用穿心式電流互感器，準確采集電機三相電流，及時可靠地監控電機運行狀態。

(5)、控制器內置三相相序和缺相檢測功能。（此功能GYXF2200-ATS/B型支持）

(6)、控制器內置RS485通訊控制功能。（此功能GYXF2200-ATS /C型支持）

(7)、控制器內置防靜電和浪涌保護功能，使控制器工作更加穩定可靠。

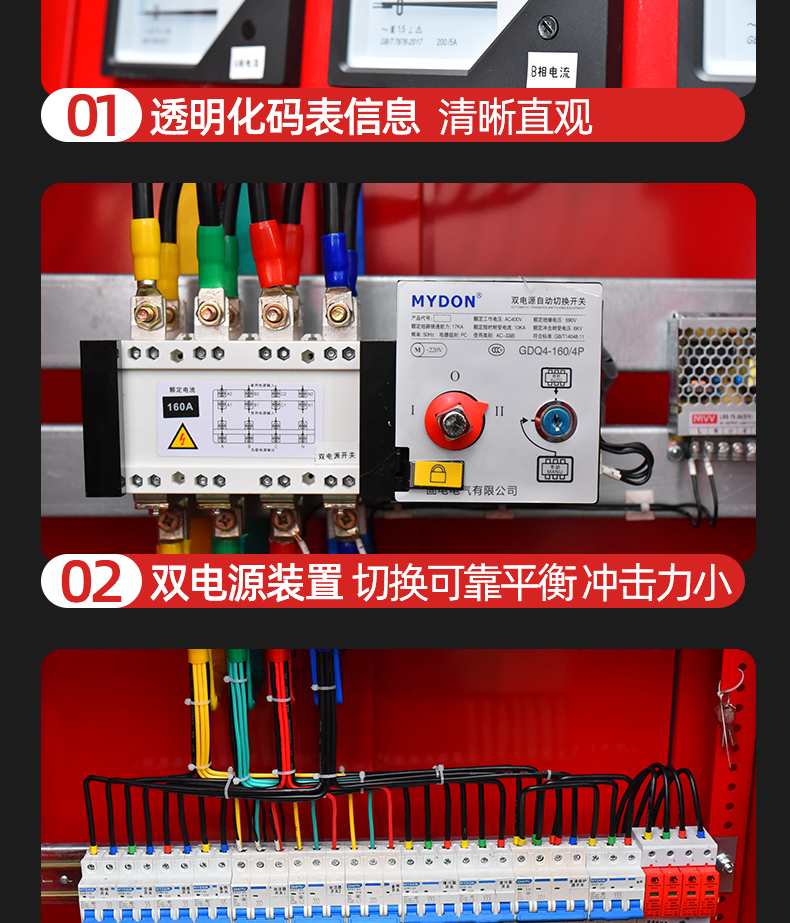

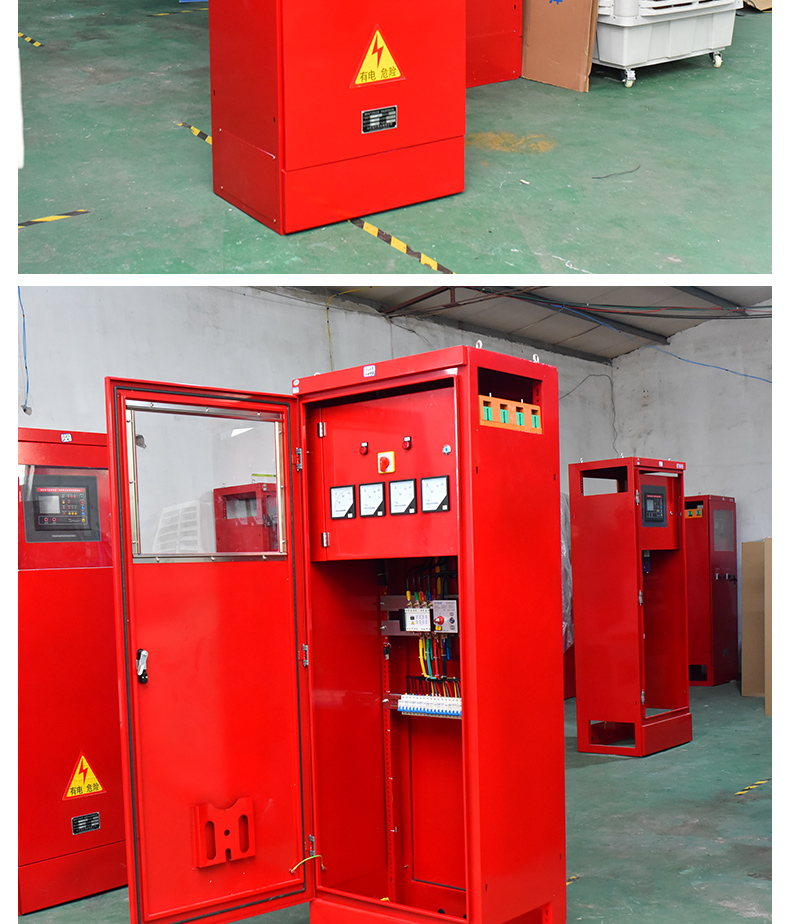

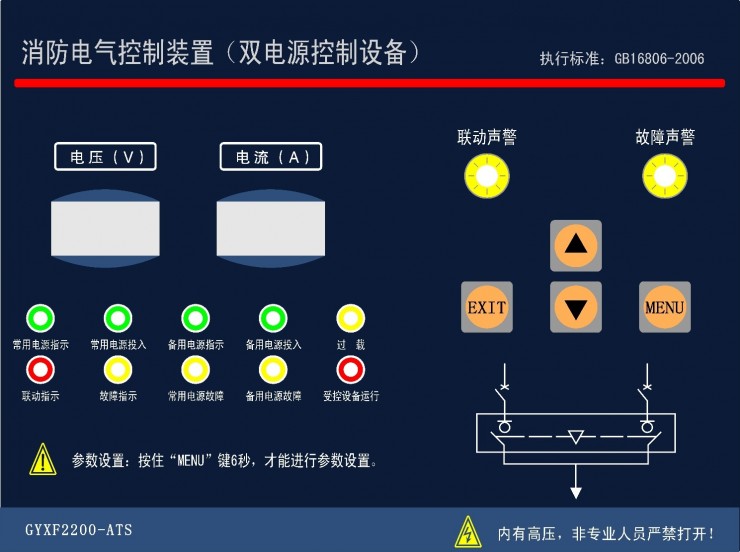

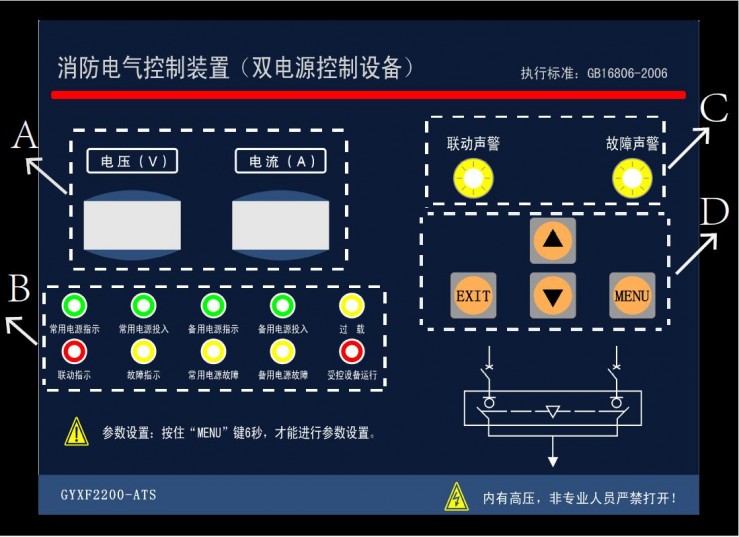

3、操作面板

A區：數碼管顯示區域；B區：LED指示燈區域；C區：按鍵操作區域；D區：聯動、故障聲警區域。



4、按鍵介紹

按鍵名稱	按鍵圖標	按鍵功能
上移鍵		1、在參數設置界面，按此鍵為參數值加；
下移鍵		1、在參數設置界面，按此鍵為參數值減；
EXIT鍵		1、 在參數設置界面，按此鍵為確認和退出按鍵； 2、 過流復位：按一下EXIT按鍵。
MENU鍵		1、按【MENU】鍵6秒； 進入密碼設置 2、在參數設置界面，按【MENU】鍵為進入子菜單進行設置；



二、系統參數描述

  1、參數默認值對照表



2、管理權限密碼設置：

本產品設有專門的管理權限密碼，需輸入正確的權限密碼后才能進行對設備的參數設置，通過按住《MENU》鍵 6秒，窗口會(huì )閃爍顯示《0 0 0》， 代表可進行輸入權限密碼， 通過《▲》鍵與《▼》鍵 和《EXIT》右移鍵輸入正確的權限密碼后，按一下《MENU》鍵，當顯示《P01》時代表系統已解除權限，可進行對設備的參數設置。

3、參數設置方法：

當數顯屏顯示 P01 參數代碼時，按《▲》鍵與《▼》鍵可以找出其它參數代碼，當按《MENU》鍵進入該參數的當前設置值，通過按《▲》鍵與《▼》鍵進行修改，再通過按《EXIT》鍵返回到當前參數代碼。設置完所有的參數需按《EXIT》鍵退出到待機狀態，并永 久保存修改過的參數。

4、完整參數描述

Group P0 組： 電流參數

檢測負載電流對照表

額定 功率	額定電流 （A）	出廠默認 130%保護值	互感器 選擇
22KW	33.5	43.5	100/5 A
30KW	45.6	59.2	100/5 A
37KW	56.3	73.2	100/5 A
45KW	68.5	89.0	200/5 A
55KW	83.7	108.8	200/5 A
75KW	114.0	148.2	200/5 A
90KW	137.0	178.1	400/5 A
110KW	167.0	217.1	400/5 A
132KW	201.0	261.3	400/5 A
160KW	243.0	316.0	400/5 A
185KW	280.0	364.0	600/5 A
200KW	303.0	394.0	600/5 A
250KW	379.0	493.0	800/5 A
280KW	424.0	551.0	800/5 A
315KW	478.0	621.0	1000/5 A

1、 參數 P01 （額定電流）

額定電流 = kW ÷ 0.38 ÷ 1.73 ÷ 1.0（此公式適合電阻式負載）

額定電流 = kW ÷ 0.38 ÷ 1.73 ÷ 0.8（此公式適合電感式負載）

該參數定義：水泵的額定電流（出廠默認為“243” ）

可設置范圍：40～700，單位為：A

2、參數 P02 （互感器電流比）

該參數定義：電流互感器規格，應和外部電流互感器一致（出廠默認為“400”） 可設置范圍： 75、100、150、200、250、300、400、500、600、800、1000單位為：/5A

電流互感器應選擇精確度較高的型號，建議選用 BH0.66 型 0.2 級

3、 參數 P03 （電流偏差效正）

該參數定義：實際電流值與控制器檢測電流值的誤差效正，（出廠默認為“100” ）

可設置范圍：1～200，單位為：A

效正方法：是差多少補多少！ 超多少減多少！

4、 參數 P04 （過流保護百分比）

該參數定義：水泵過流為額定電流的百分比保護設定值（出廠默認為“130” ）

 可設置范圍：OFF～120～200，單位為：%

設置 OFF 代表關閉過流保護功能，系統不保護不切換！當設置了保護值系統是根據額定電流的值來計算保護值，公式：P01 值 * P04 值 = 保護動作值

5、 參數 P05 （過流保護時間）

該參數定義：當運行電流大于 P04 的值，進入延時保護（出廠默認為“5” ）

可設置范圍：1～120，單位為：s

6、 參數 P06 （三相不平衡百分比）

             該參數定義：任意兩相相差大于此百分比時為三相不平衡故障。 （出廠默認選擇為“0FF”）

可設置范圍：OFF～1～90 選擇 OFF 為關閉三相不平衡保護功能。單位：%

Group P1 組： 系統參數

7、 參數 P11（主電內置三相相序、缺相檢測開關）

該參數定義：控制器主電內置三相相序、缺相檢測開關

（出廠默認選擇為“OFF”）

ON = 開啟  OFF = 關閉

8、 參數 P12（備電內置三相相序、缺相檢測開關）

該參數定義：控制器備電內置三相相序、缺相檢測開關

（出廠默認選擇為“OFF”）

ON = 開啟  OFF = 關閉

9、 參數 P13 （聯動聲警開關）

該參數定義：允許開啟或關閉聯動報警器的聲音。（出廠默認選擇為“ON”）

ON = 開啟  OFF = 關閉

10、參數 P14 （故障聲警開關）

該參數定義：允許開啟或關閉故障報警器的聲音。（出廠默認選擇為“ON”）

ON = 開啟  OFF = 關

Group P2 組： 電壓參數



11、 參數 P21（電壓偏差效正）

該參數定義：電源電壓顯示誤差效正，（出廠默認為“100” ）

可設置范圍：1～200，單位為：V

效正方法：是差多少補多少！超多少減多少！

12、參數 P22 （過壓保護值）

該參數定義：電源過電壓保護。（出廠默認為“OFF”）

可設置范圍：420 ～ 460 ～ OFF 選擇 OFF 為關閉過電壓保護功能。單位為：V

13、參數 P23 （過壓保護延時）

該參數定義：電源過電壓保護時間。（出廠默認為“3”）

可設置范圍：1～30 單位為：秒

14、參數 P24 （欠壓保護值）

該參數定義：電源欠電壓保護。（出廠默認為“OFF” ）

可設置范圍：OFF ～ 260 ～ 360 選擇 OFF 為關閉欠電壓保護功能。 單位為：V

15、參數 P25 （欠壓保護延時）

該參數定義：電源欠電壓保護時間。（出廠默認選擇為“5”）

可設置范圍：1～30 單位為：秒

Group P3 組： 密碼參數

16、 參數 P31 （第 1 位權限密碼）

該參數定義：管理權限的第 1 位 密碼設置值（出廠默認為 “1” ） 可設置范圍：0～9

17、 參數 P32 （第 2 位權限密碼）

該參數定義：管理權限的第 2 位 密碼設置值（出廠默認為 “2” ） 可設置范圍：0～9

18、 參數 P33 （第 3 位權限密碼）

該參數定義：管理權限的第 3 位 密碼設置值（出廠默認為 “3” ） 可設置范圍：0～9

三、顯示信息及接線端口描述

1、顯示信息描述

（1）液晶屏顯示內容如下：

【電壓】 工作時顯示監測電壓值；設定參數時顯示菜單序號，如“P01”；

【電流】 工作時顯示水泵最大相電流值；設定參數時顯示參數值；

（2） LED 指示燈指示：

【常用電源指示】點亮時：表示系統主用電源處于正常狀態；

【常用電源投入】點亮時：表示系統為主用電源工作狀態；

【備用電源指示】點亮時：表示系統備用電源處于正常狀態；

【備用電源投入】點亮時：表示系統為備用電源工作狀態；

【過 載】點亮時： 表示系統處于過載故障狀態；

【聯動指示】點亮時： 表示有遠程消防聯動信號；

【故障指示】點亮時： 表示系統處于故障狀態；

【常用電源故障】點亮時： 表示主用電源有故障；

【備用電源故障】點亮時： 表示備用電源有故障；

【受控設備運行】點亮時： 表示受控設備正在工作；
