變電站水工集中智能動力柜

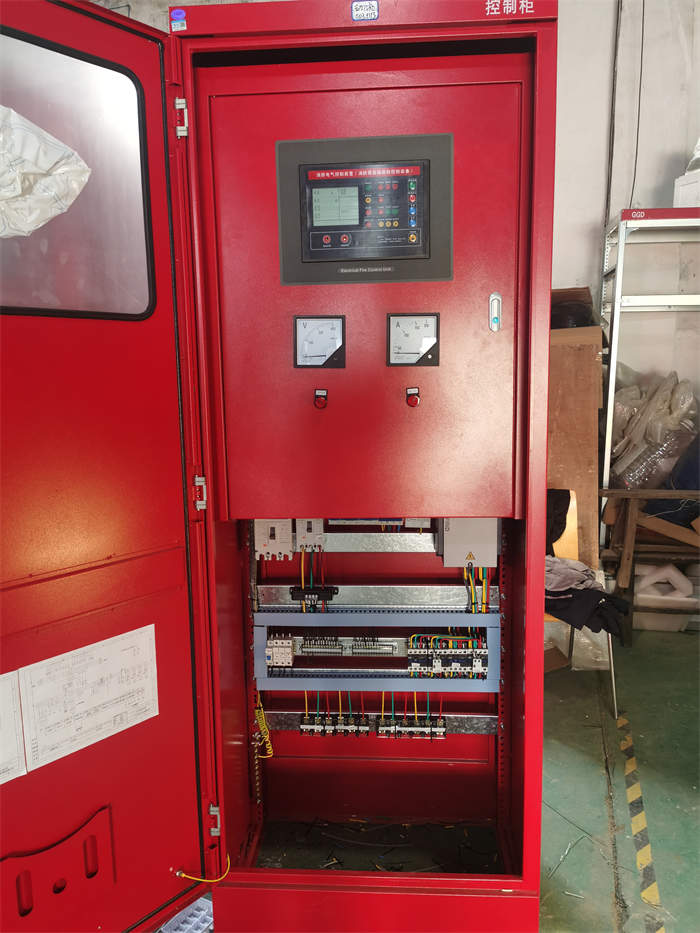

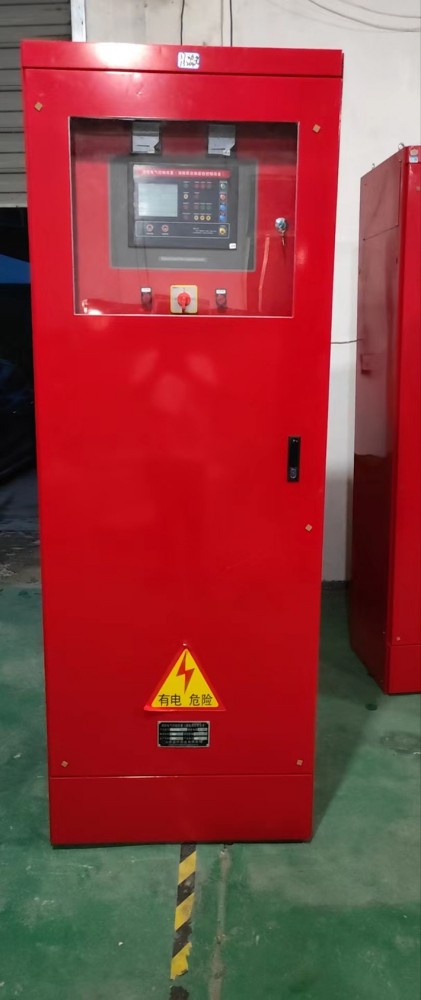

藍升變電站水工集中智能動力柜設計滿足相關國家標準的要求，共設置2面柜: 1面動力柜、1面控制柜。動力柜為水泵房及其周邊附屬設備供電，動力柜采用雙路電源供電、雙路電源通過切換裝置實現自動及手動切換?？刂乒裆习惭b變電站水工集中智能控制裝置。

變電站水工集中智能動力柜工作原理及功能:

通過設置的液位參數實現蓄水閥的啟、停、維持系統蓄水池的工作水位;通過設置的壓力參數實現穩壓泵的啟、停、維持系統的工作壓力及啟動消防；通過電磁流量計檢測的參數監測消防水泵的工作流量；通過溫度變送器檢測的參數監測蓄水池的水溫，當水池水溫過低時進行報警，提示為防止結冰而需要人為采取措施。通過設置時間周期自動或手動操作實現對系統設備的巡檢，并在啟動過程中通過對采集數據的監測判定啟動設備的運行狀態，啟動設備是否存在故障。如出現故障及時停止設備運行；將發生的事件、故障信息、巡檢信息等存儲，并通過RS485通訊接口上傳給監控系統。通過泵房集水坑浮球開關的接點來控制泵房集水坑排污泵的啟停。通過設置消防泵管路壓力參數，來實現變頻器對消防泵的控制。

變電站水工集中智能動力柜的消防蓄水、給水滿足GB27898.1-2011《固定消防給水設備第1部分、消防氣壓給水設備》相關條文的規定:

(1)、控制系統具有消防蓄水池水位的控制功能。在穩壓泵運行狀態，蓄水池水位低于設定值時，設備自動停止穩壓泵工作并發出缺水報警信號，如遇火警不應影響消防泵組啟動運行。穩壓泵組采用交替運行方式，投入消防運行狀態后，穩壓泵組停止工作。

(2)、設備具備通過操控柜設置的緊急啟動裝置(按鈕)手動操作啟動消防泵運行狀態的功能。以及手動遠程操控器(按鈕)緊急啟動消防泵運行狀態的功能。

(3)、設備具有消防泵組手動緊急停機操控器(按鈕)退出消防的方式。

(4)、在穩壓工作泵發生電氣故障或不能達到能力時，穩壓備用泵能自動和手動切換。在消防工作泵發生電氣故障或不能達到能力時，消防備用泵能自動和手動切換。

(5)、設備具有手動巡檢和自動巡檢提示功能。能按需設定巡檢周期，并具備巡檢故障報警功能。

(6)、控制柜內設置運行記錄裝置，記錄信息內容包括設備出水口壓力、報警及故障發生的類別和時間、消防泵組工作狀態。

(7)、記錄裝置應設置標準的數據輸出端口，其內部?jì)Υ鏀祿軐С鲲@示和存放。

(8)、穩壓泵組運行電路和消防泵組巡檢運行電路設過載保護。消防泵組消防運行電路不設過載保護。
