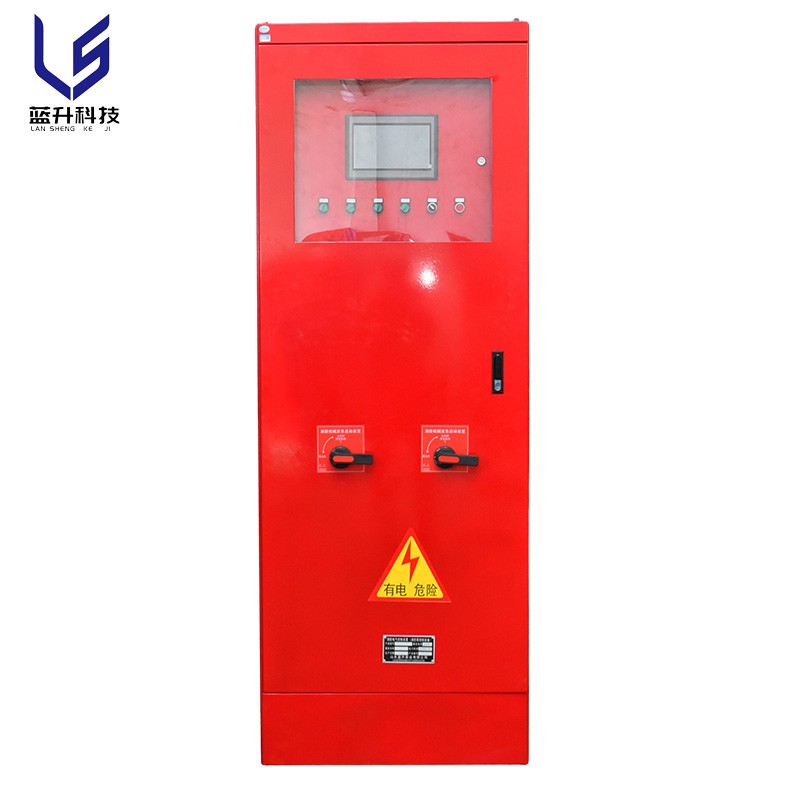

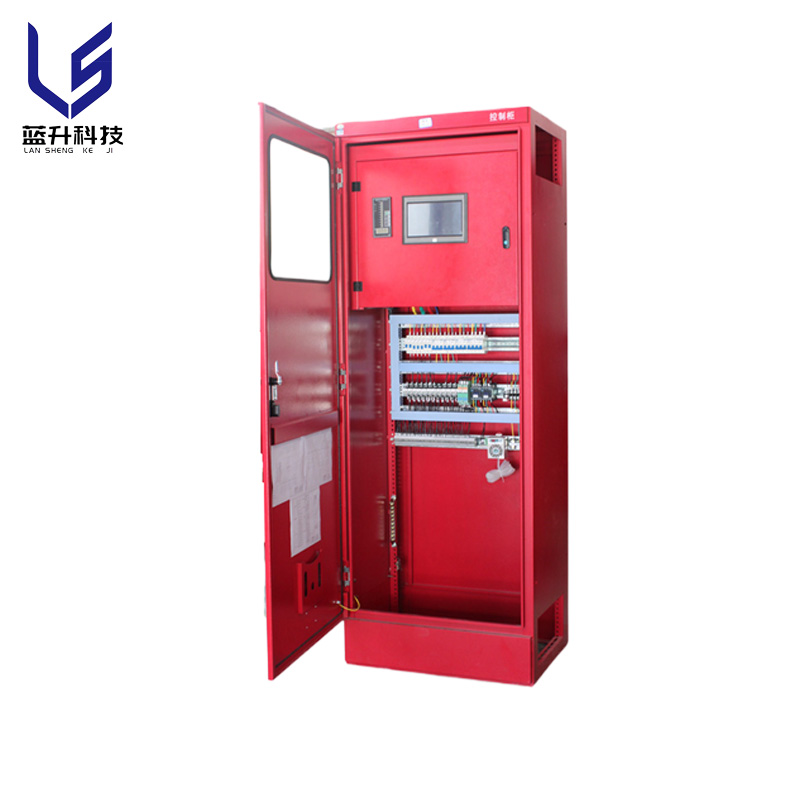

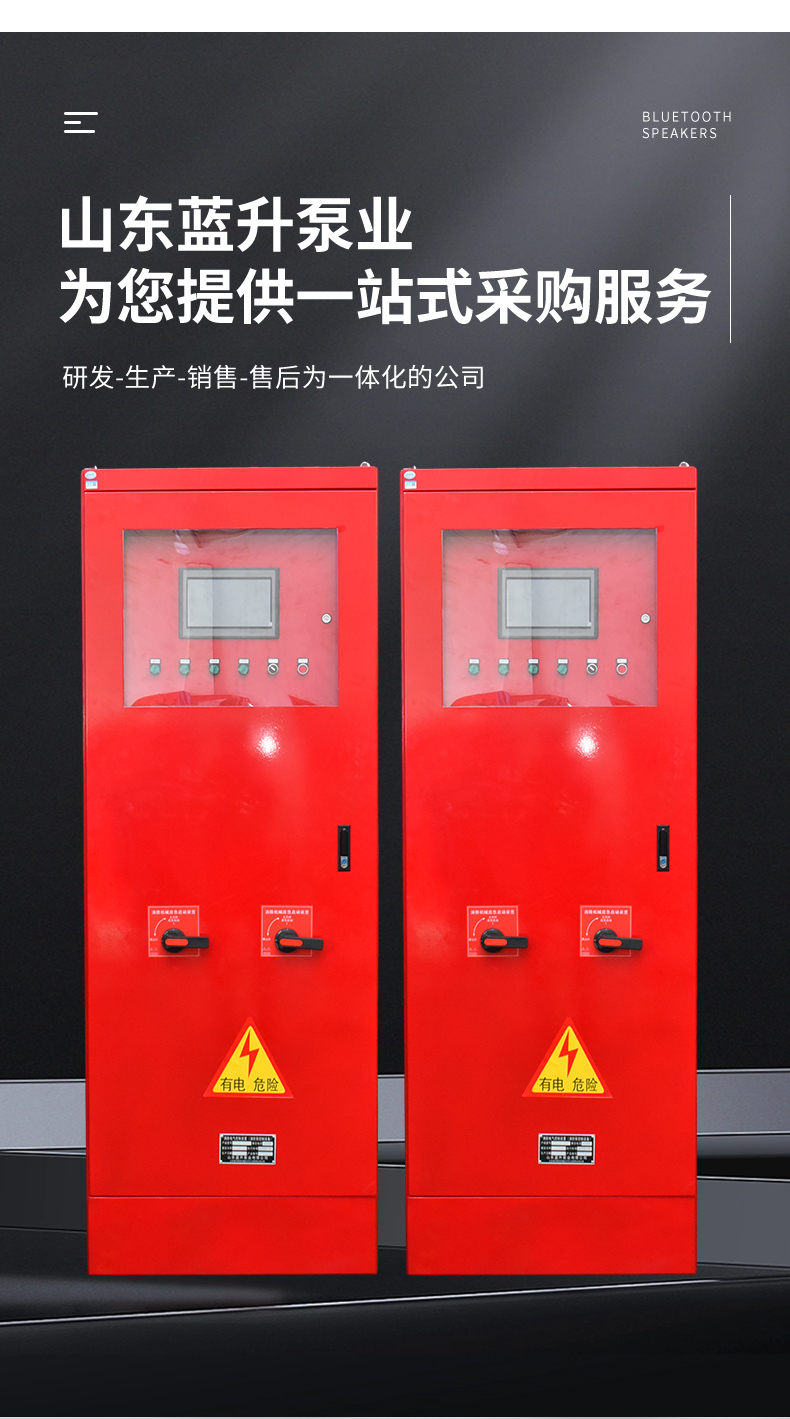

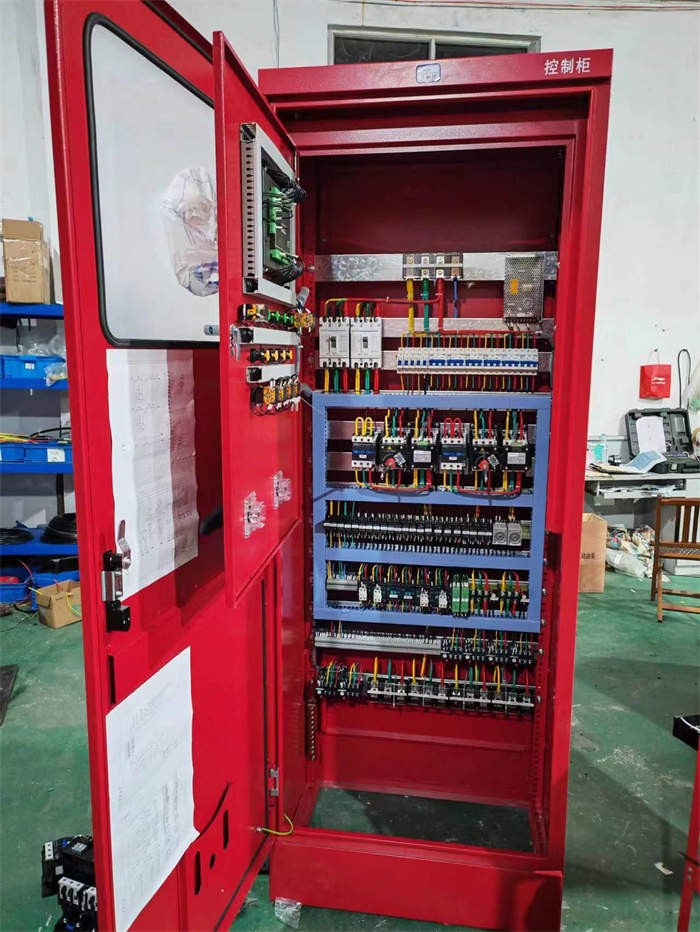

變電站泵房綜合控制柜

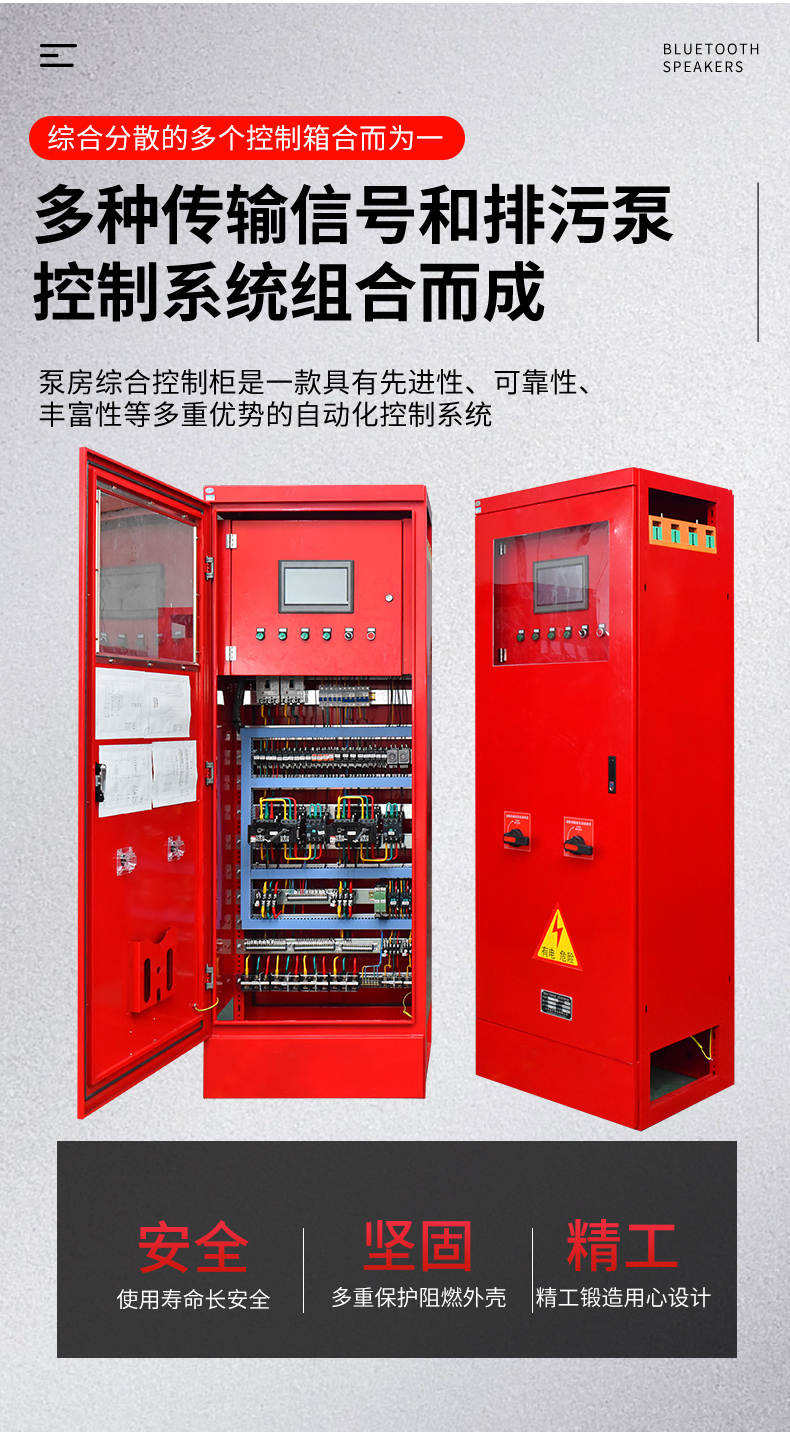

變電站泵房綜合控制柜的組成

變電站泵房綜合控制柜由穩壓泵控制系統和排污泵控制系統組合而成，將原本分散的多個控制箱合而為一，完成對變電站泵房?jì)确€壓泵、排污泵的自動手動啟?？刂?。

工作原理

穩壓增壓泵及控制系統，用于自動噴水滅火系統和消火栓給水系統的壓力穩定，使系統水壓始終處于要求壓力狀態，一旦噴頭或消火栓出水，立即能流出滿足消防用水所需的水量和水壓。穩壓泵運行在噴頭和消火栓未出流時，而增壓泵工作在噴頭和消火栓已經出水，消防用水的水壓不足，需增加水壓。增壓泵根據消防管網的壓力設定值，自動啟停，以滿足消防水壓要求。泵房?jì)燃尤羲_到設定高度，綜合控制柜便自動啟動排污泵，進行排水，保證泵房?jì)入姎庠O備的正常且有保障的運行。

消火栓泵與控制柜是提供消防用水及控制的關鍵部位，其啟動方式一般為手動啟動和自動啟動，自動啟動方式是在總線制聯控方式下，消火栓動作按鈕的起動可通過主控制遠程啟動信號送至消防控制室控制臺，再從此處輸出使消火栓啟動的開關量觸點。手動控制啟動為1用1備，根據現場實際情況進行操作。在手動操作時自動信號處于關閉狀態，只有將鑰匙按鈕旋轉為自動模式時自動信號開啟。


另外消防泵房?jì)鹊淖冸娬舅ぜ兄悄軇?dòng)力柜，具有低頻智能巡檢功能，主回路巡檢及消防設備無壓巡檢兩部分，完成對主控回路及水泵的低速自動巡檢。系統無消防命令且各消防控制設備系統開關置于自動狀態時，可對消防泵做自動巡檢運行。消防智能數字巡檢設備輸出巡檢指令逐一對主回路進行巡檢，巡檢返回信號取自各電器元件的主輔助觸點。主回路巡檢完成后，巡檢控制器會(huì )發生下一個巡檢指令至無壓巡檢裝置，該裝置接到巡檢指令后會(huì )依次對消防水泵進行低速無壓巡檢。巡檢時電機轉速較低，系統不產生水壓。當發生輸入過電壓、欠壓、缺相、輸出過電流、短路時控制器會(huì )向消防'中’'心"發出報警信息。這種自動巡檢的結果可確保消防水泵不會(huì )產生銹蝕、銹死現象，使變電站消防設備“養兵千日，用兵一時”成為現實。
